CF-W4　→　AD2700-ITX　→　120Ei(GA-7VESH)　→　X7SBL-LN2と半年くらいで色々と環境を変えてみてましたがそろそろ落ち着きそうですｗｗｗ
で、今回はヤフオクで1,580 円落札しました”HP MLサーバ”用らしきドライブゲージをなんとか実装出来たので。

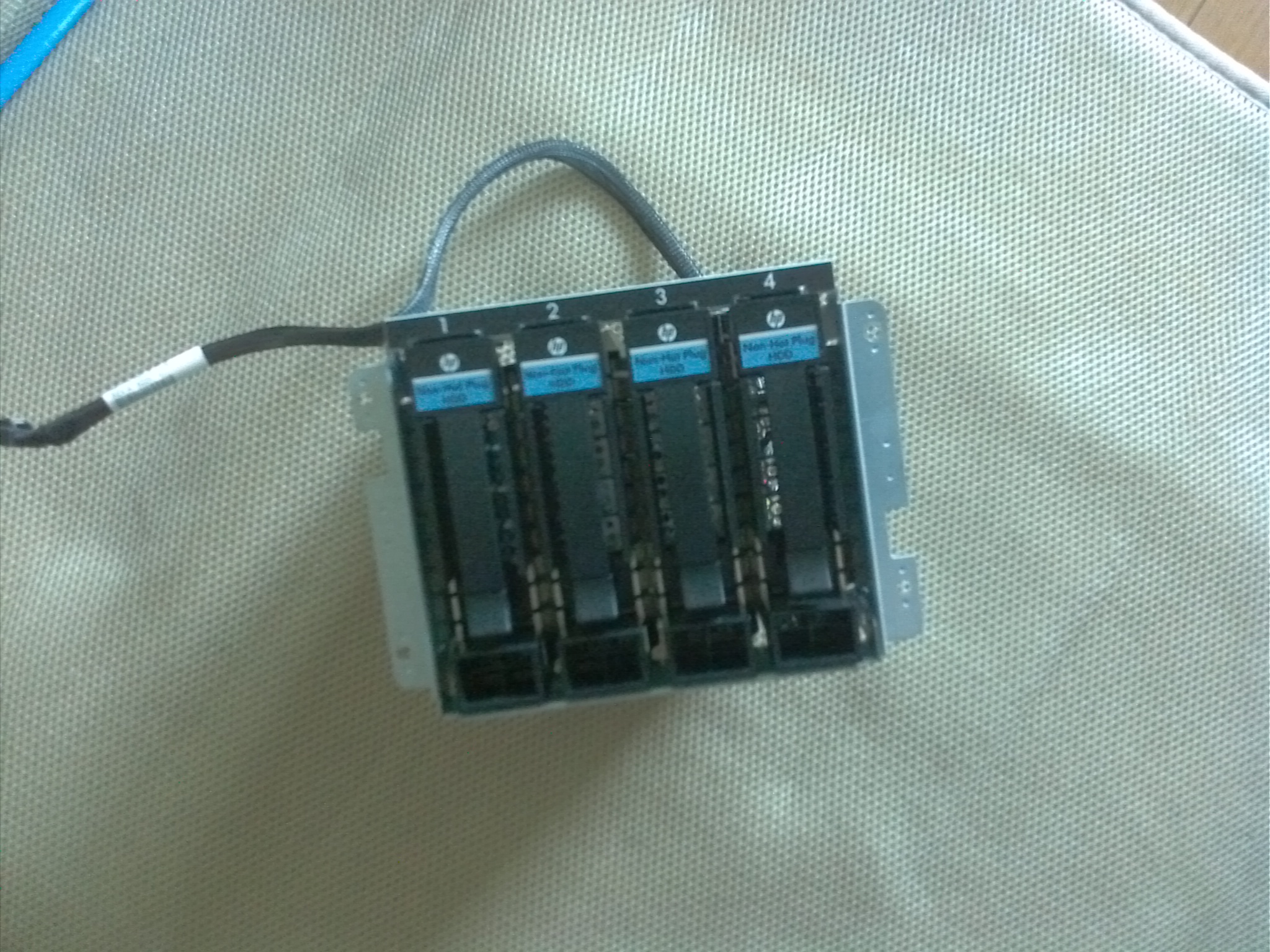

●ドライブゲージはこんな感じのです。


●現在実装してる、データ用ドライブ一覧

下４台分が今回のドライブゲージ分です。
（上３台：USBに２台／2.5インチが１台）

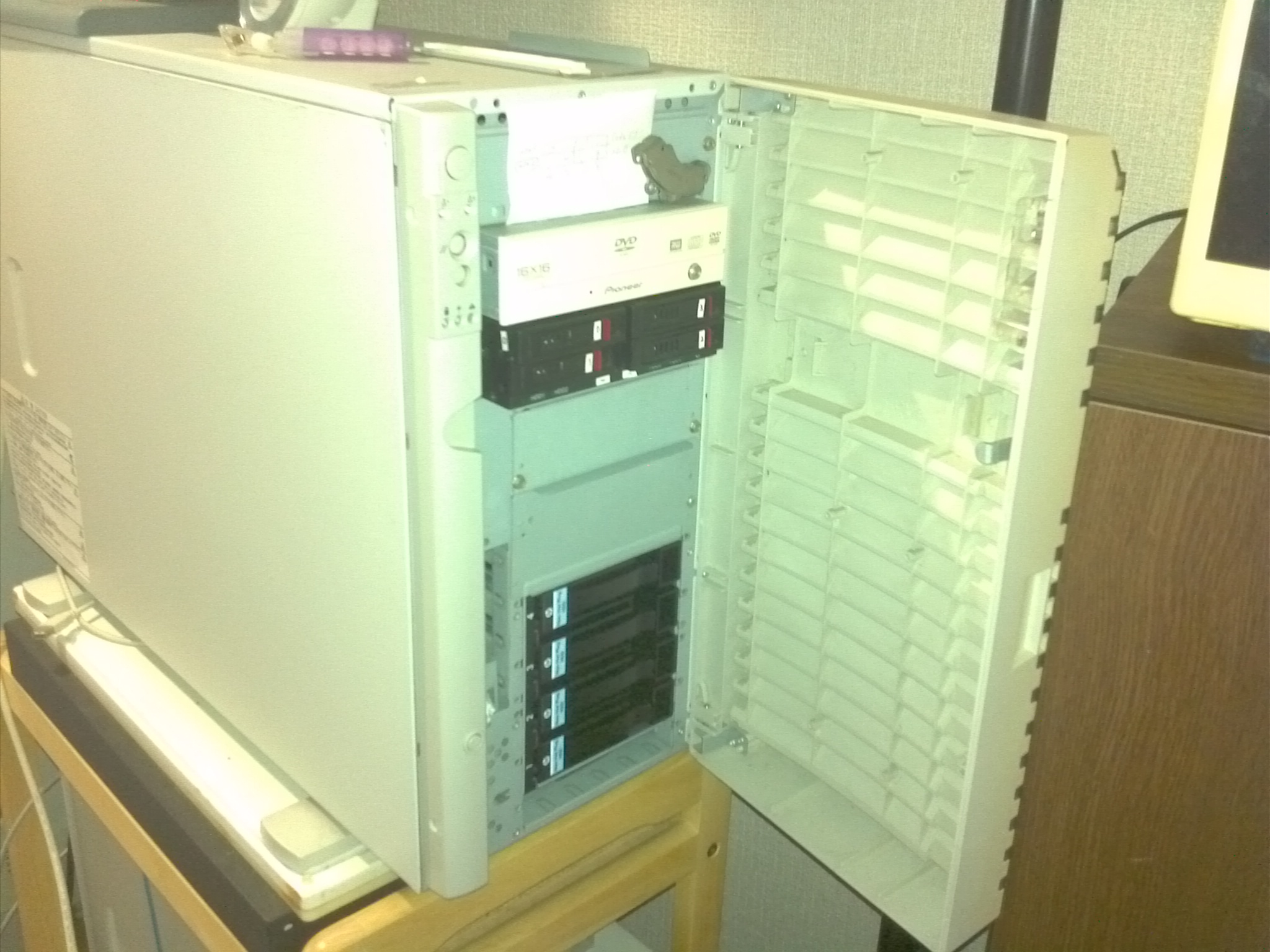

●実装後、本体前面から

多分、大きさとしては　”５インチベイ×３段分”　くらいだと思います（写真は横にして実装してます）。NECので揃えられたらとも思っていたんですが、そうそう都合よく出品されなくてｗ

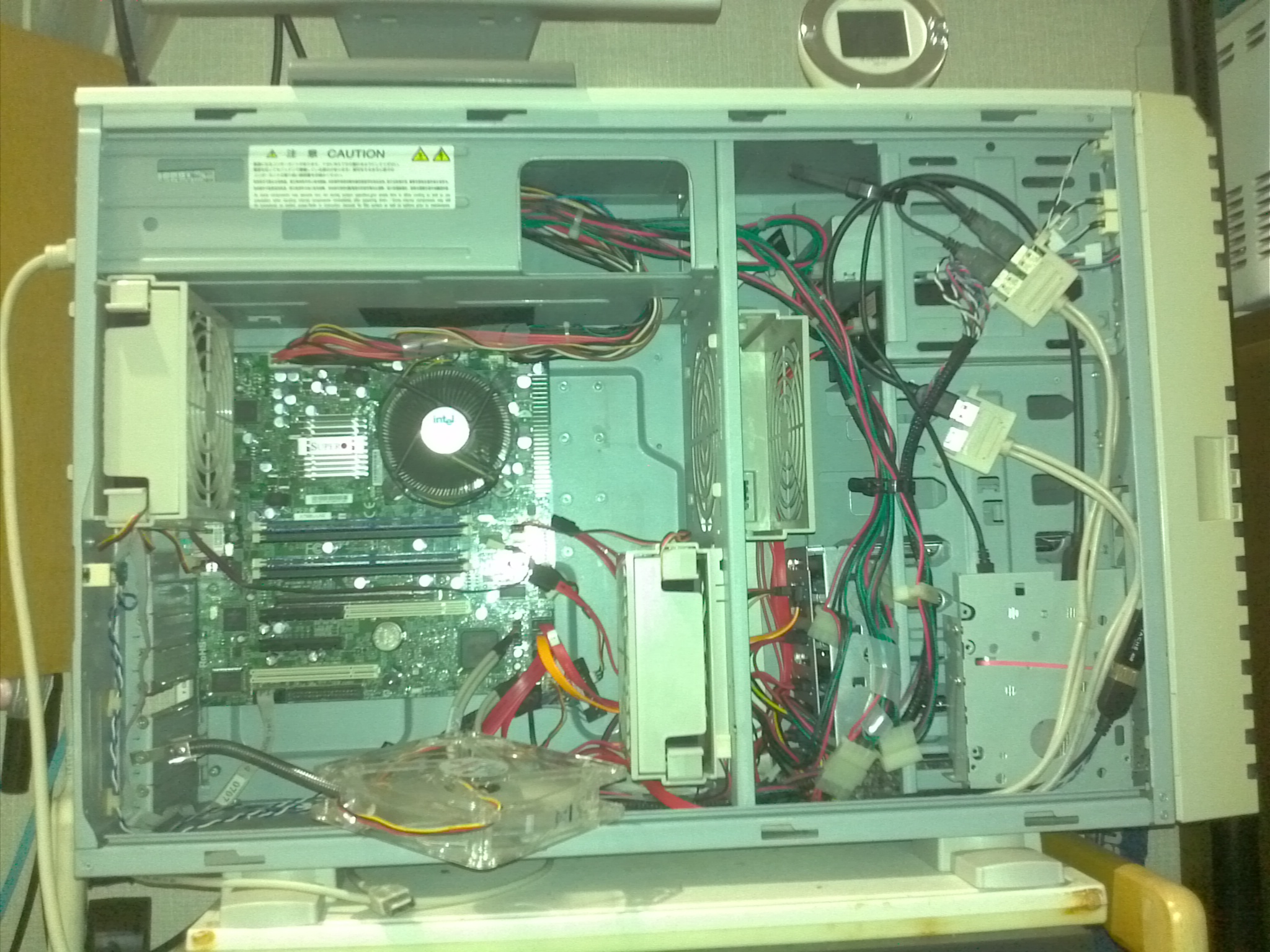

●そして実装の中身


ありあわせ感が満載ですｗｗｗ
マザーがMicroATXなのでかなり余裕が出てますが、ディスク側はケーブルの長さとスペースの制限がありまして、やっぱりありあわせって形になりました。。。
FANをマザー側に実装するとハマらないので１部削ったり、電源ONスイッチ・モニタランプ関連の接続も、ピン配置が合わないので「とりあえず電源入ればいいや」と、FAN電源用延長ケーブルコネクタ（３ピン）を使って強引に接続。
ミニSASケーブル、今回は外してSATAケーブルで接続してます。やっぱり、RAIDカードが欲しいな。。。
とりあえず、しばらくは新しいHDD無でも大丈夫そうですｗ

HP MLサーバ用らしきドライブゲージについては、もう少し”つづき”の方に載せましたので、興味ある方いらっしゃいましたら覗いてみて下さいませ。

今回のドライブゲージですが、安かったことでの購入が主ですが実はサイズとかでうまく使えなかったらミニSASケーブルだけでも使えるかな、と思っていたんです。
が、ちょっと予想していた感じと違ったりしてまして。

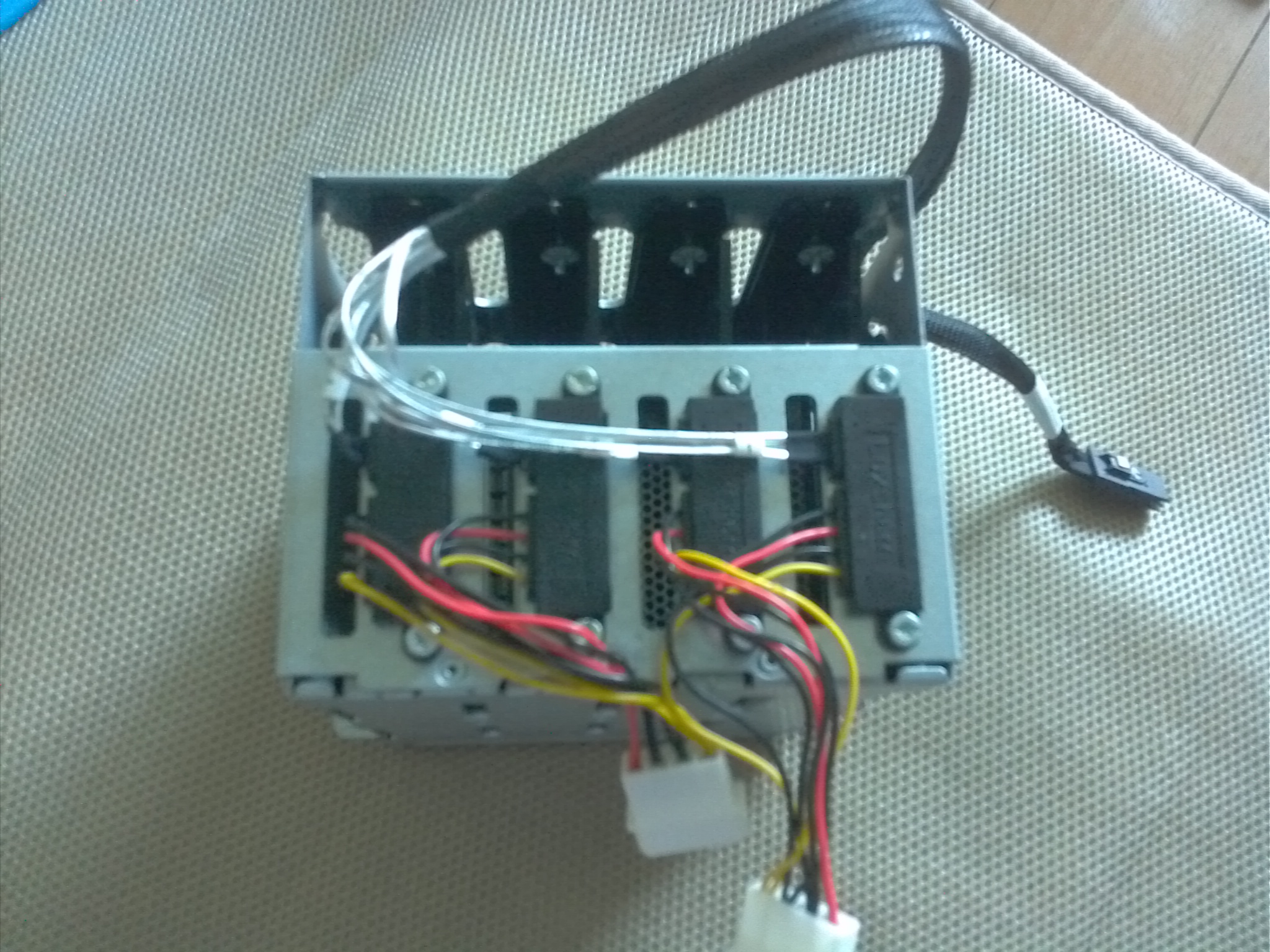

●とりあえず、背面から

基板は無くコネクタのみで付いてます。が、HDDの抜差しは普通にできます。シンプルで良いよねｗ

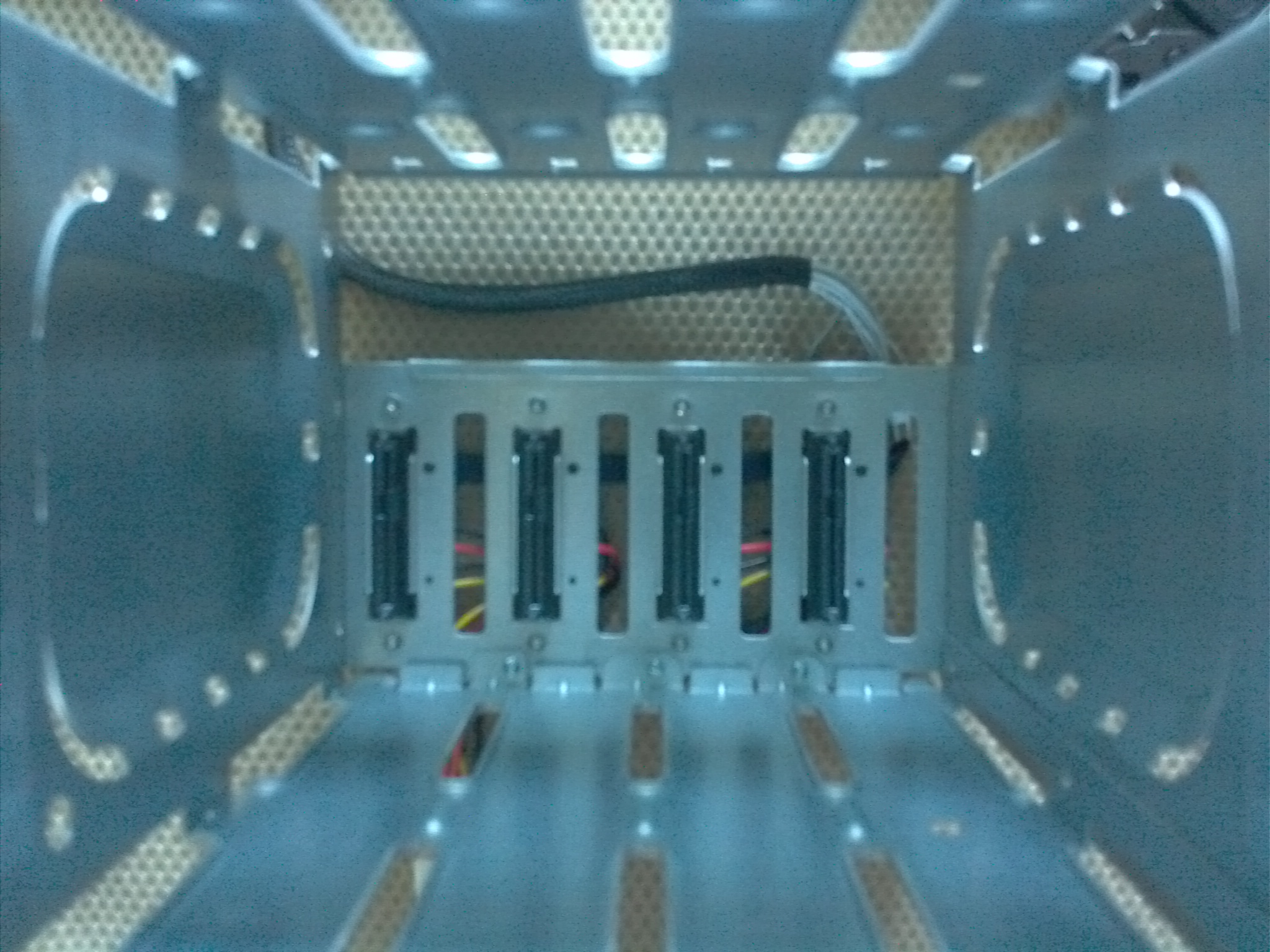

●ゲージ中側からのコネクタ部分

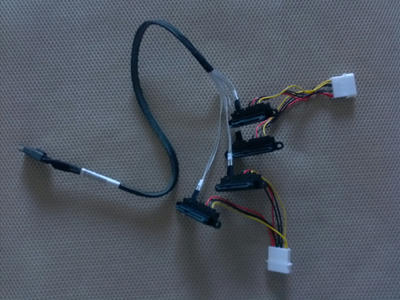

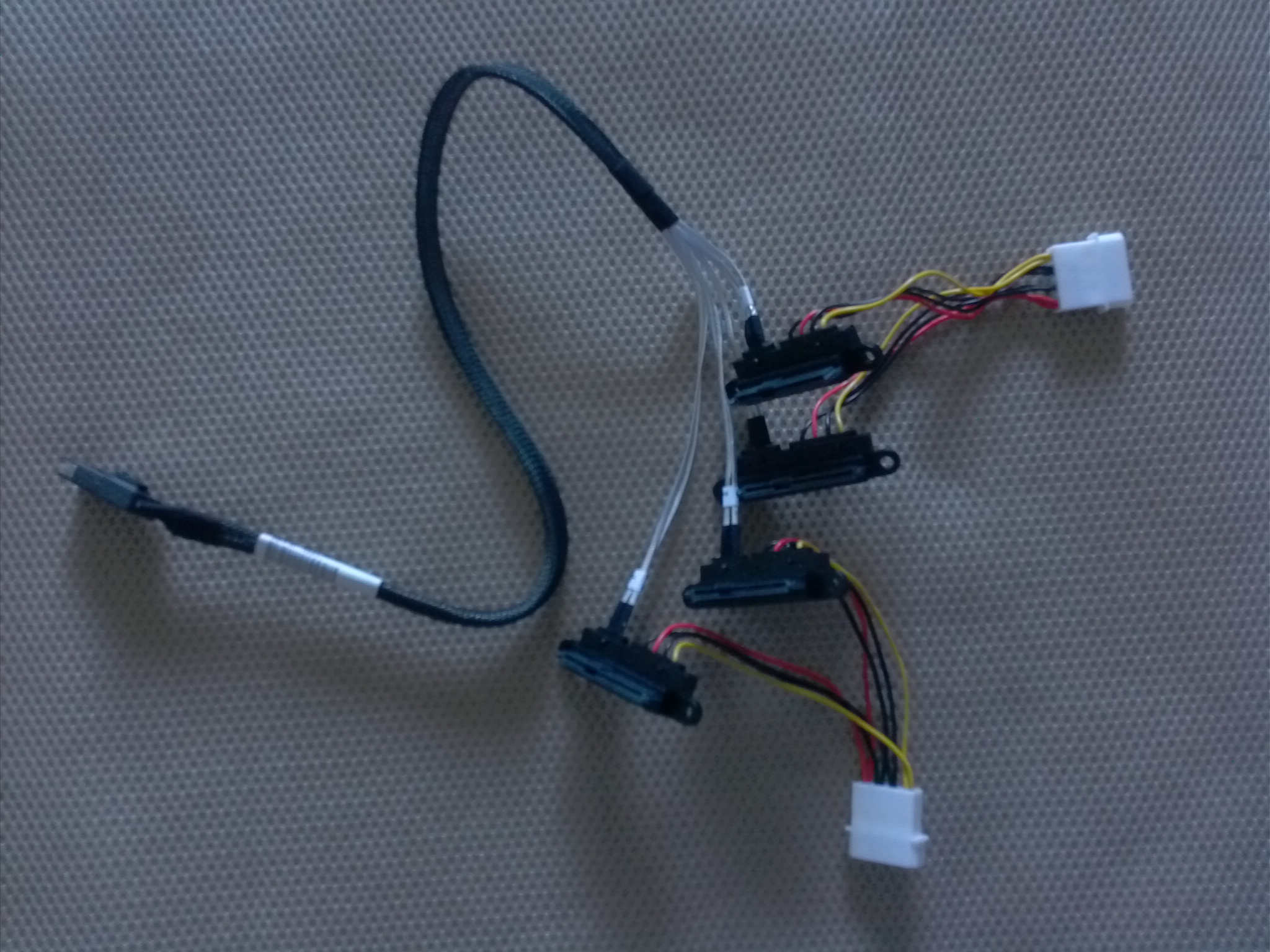

●ケーブルを外してみた

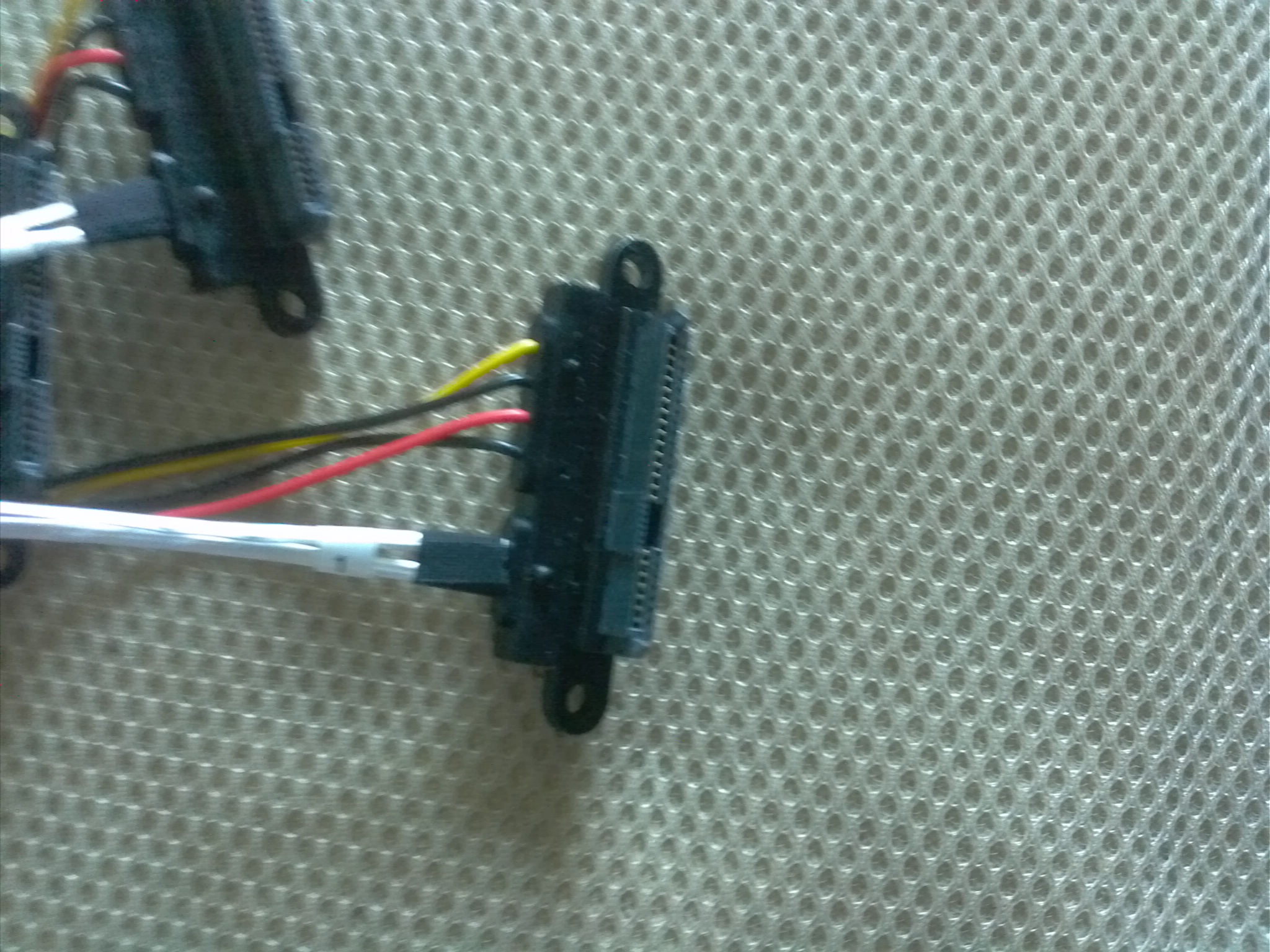

●コネクタ側を拡大

ちょっと、写真では見えにくいですが、ボスが付いていて位置出しも上手く出来ています。ここで予想していなかった問題なんですが電源側とボス関連があり、かなり大きいＬ字コネクタになってます。なので、別のケースなどでの流用だとちょっと難しいケースがあるかもと思います。

そして、もう１点。
ＨＤＤ用のカートリッジが非常にシンプルなのです。そしてＨＤＤをどうハメル？と苦労しましてｗ

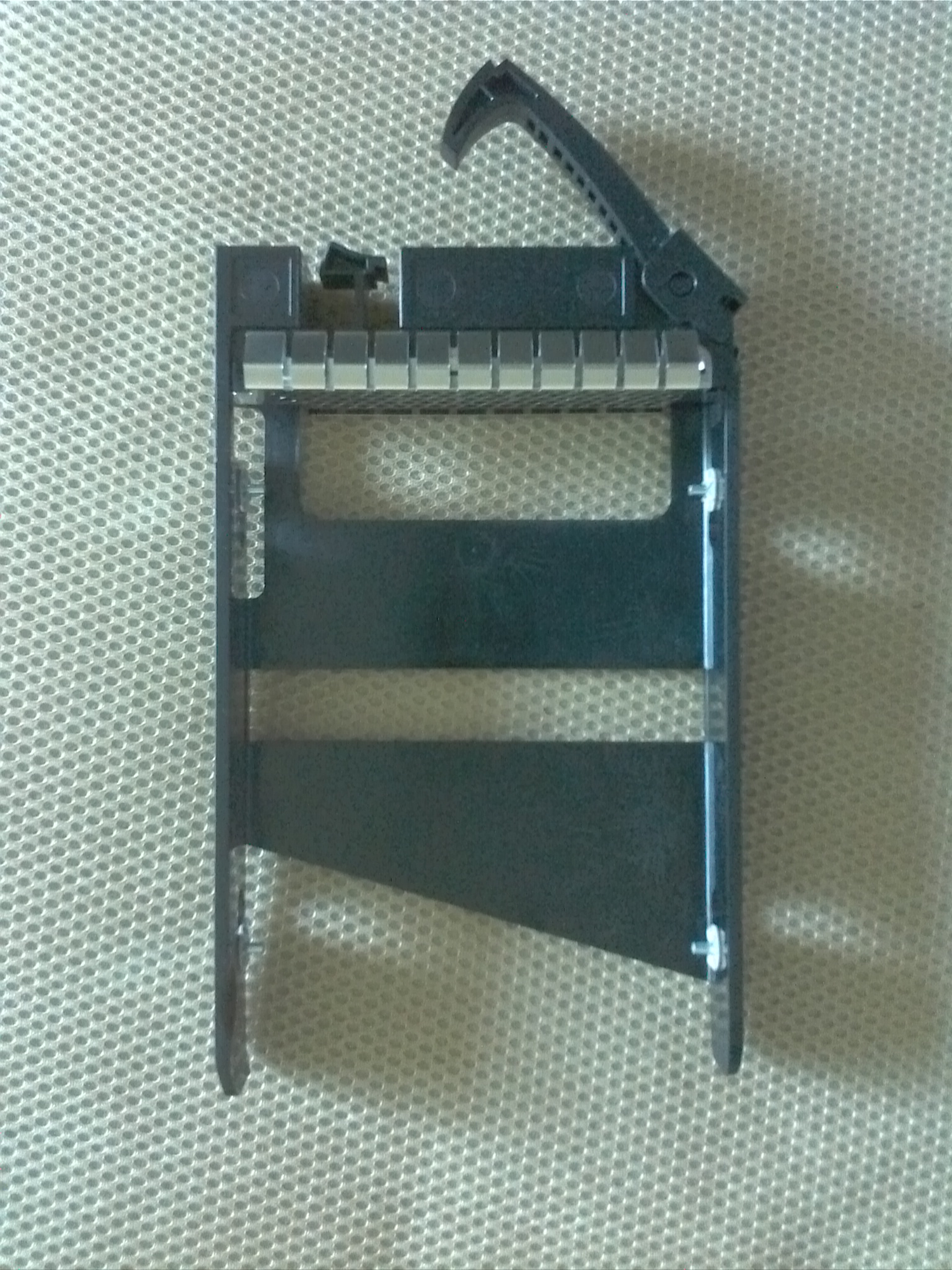

●とりあえずこんな感じ

ほぼ、プラスチック製ｗｗｗ　ちょっと放熱性も気になります。が、コスト的には安くできるんでしょう。Non-Hot Plug HDDとなってます。

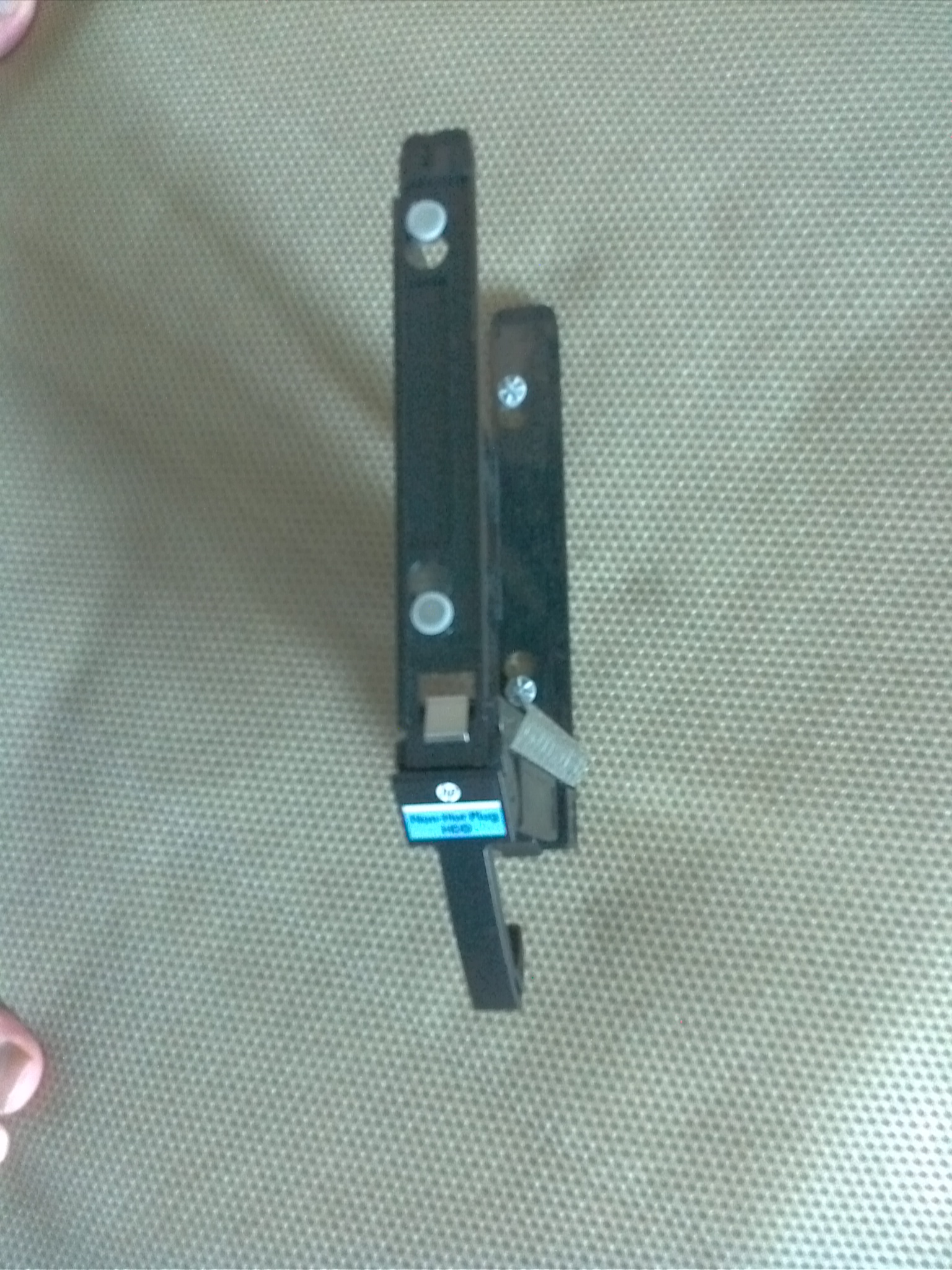

●横から撮ってみました

ネジでは無くて、ビスが付いてます。最初、ここで苦労しましたｗ　ビス外してHDD付けるのかな？と思っていたんですが…

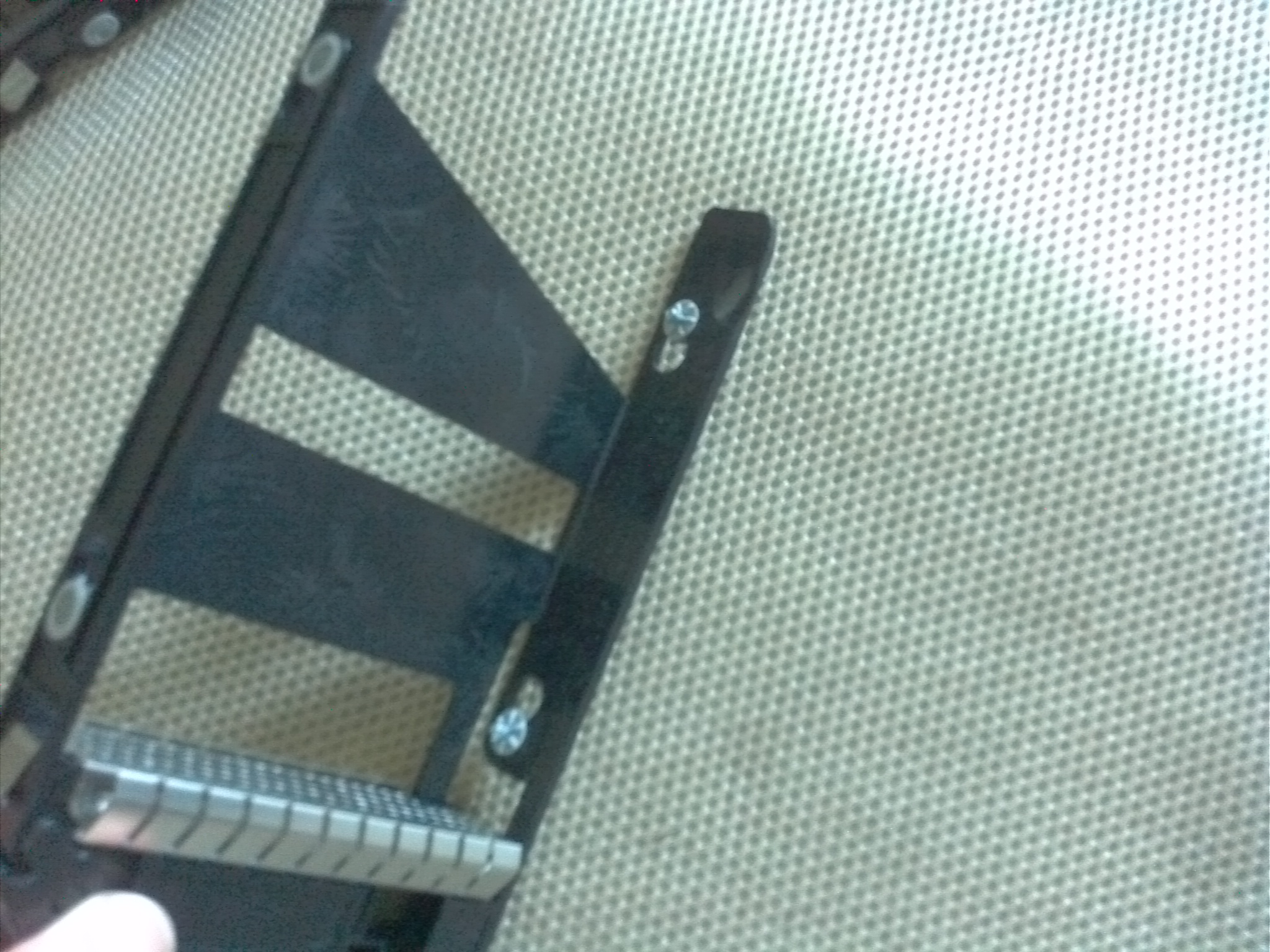

●最終的に見つけたHDD取付け方法

上の写真で右側が広げられるようになっています。なんで左右対称でないのかな？とは思っていましたが、よくよく考えたらプラスチックの弾力でグニャっと広げてハメられました。左側は形状的に広がりません。

市販品でも４ディスクとかありますがお値段高めなので、助かりました。
こういうのがあるから、ジャンクは楽しいですナｗｗｗ
